PROGETTO FANS 1 - REPARTO GREGGIO

L’impianto IE-FANS 1 effettua la lavorazione di rotoli di feltro precedentemente trattati con alcol polivinilico in un’altra linea dello stesso reparto.

Cliente

Alcantara SpA

Località

Terni

Area

  • Carpenteria Metallica
  • Tubazioni
  • Recipienti in Pressione
  • Impianti Meccanici
  • Opere Civili
  • Impianti Elettrici

Descrizione del Progetto

I trattamenti del tessuto svolti nell’impianto sono sostanzialmente i seguenti:

  • impregnazione in un bagno di poliuretano
  • essiccamento in forno
  • lavaggio in acqua calda per eliminazione dell’alcol polivinilico
  • siliconatura
  • asciugatura

I principali parametri di funzionamento dell’impianto sono:

  • diametro rotoli :115 cm
  • larghezza pezza :157 ÷ 146 cm
  • spessore pezza :2,3 ÷ 2,06 mm
  • velocità linea :4,5 ÷ 5,5 m/min
  • produttività massima :330 m/h

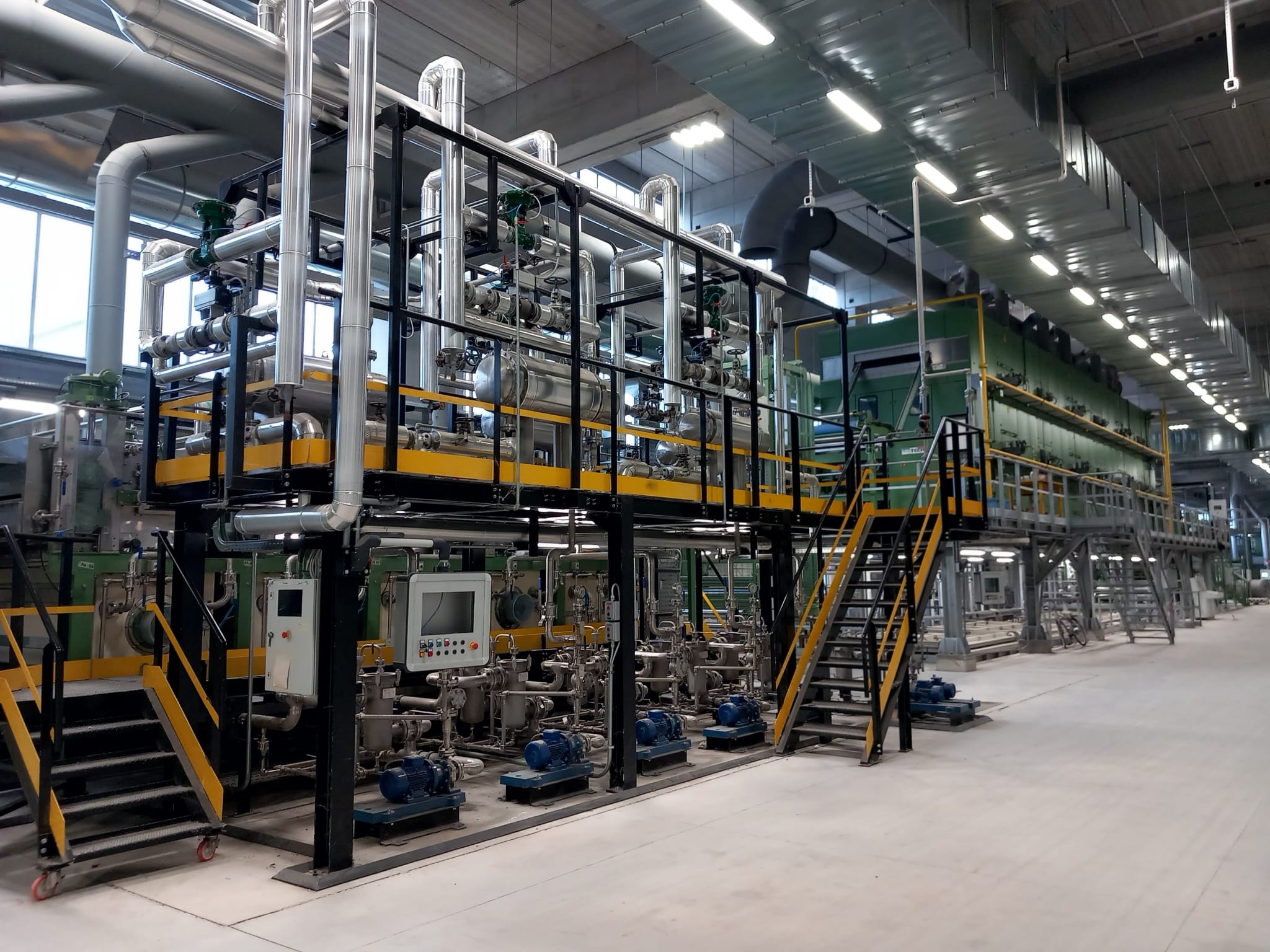

L’impianto è completamente automatizzato, si sviluppa con un lay-out in linea, ed è costituito dalle seguenti sezioni principali:

  • aspo svolgitore dei rotoli
  • taglierina cucitrice per la giunzione del tessuto di un rotolo con quello successivo
  • accumulatore a festone
  • macchina di impregnazione della pezza con poliuretano

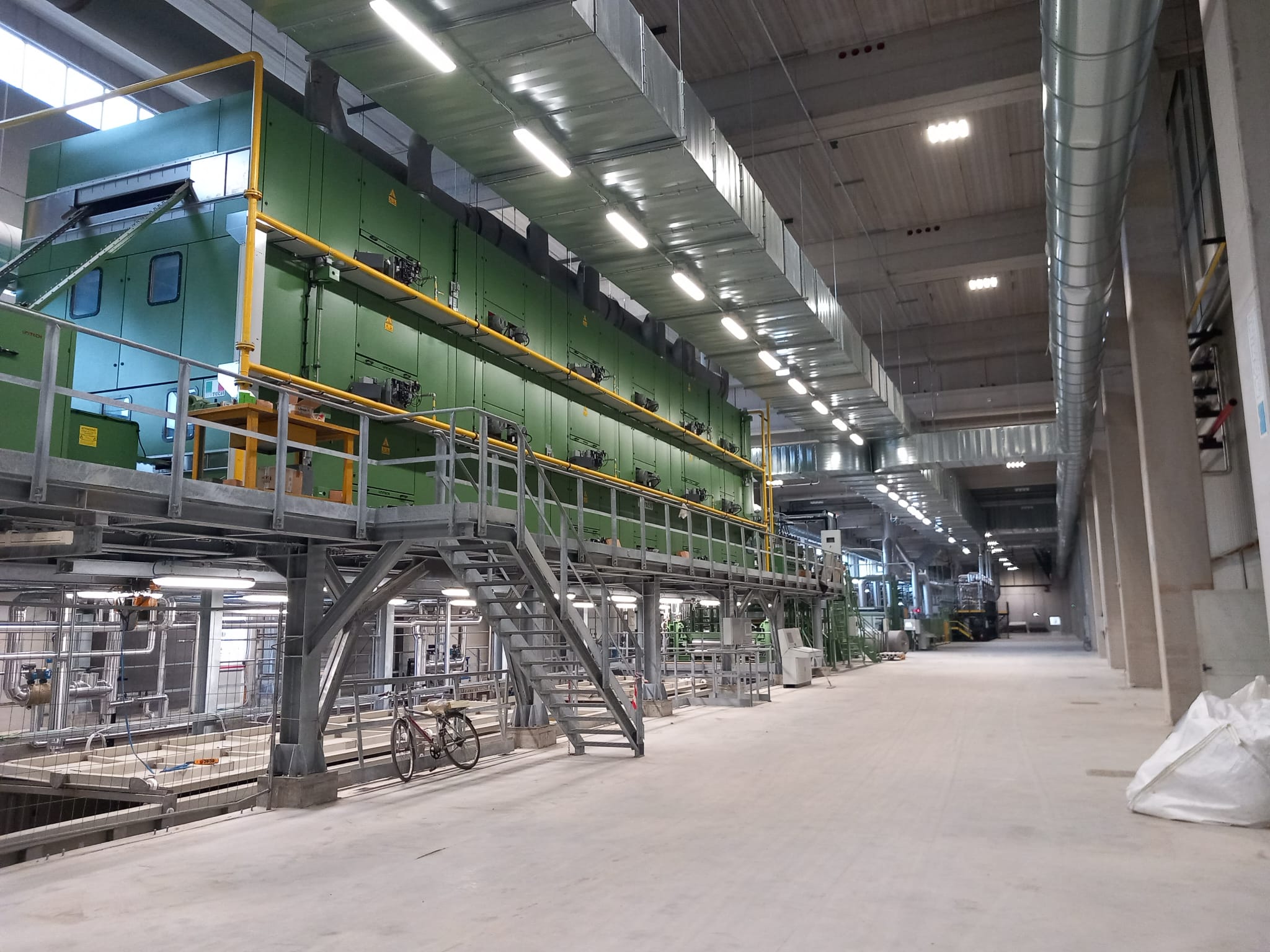

  • forno di essiccamento a tre livelli, formato da 18 moduli
  • dancer-roll
  • aspo avvolgitore/svolgitore intermedio

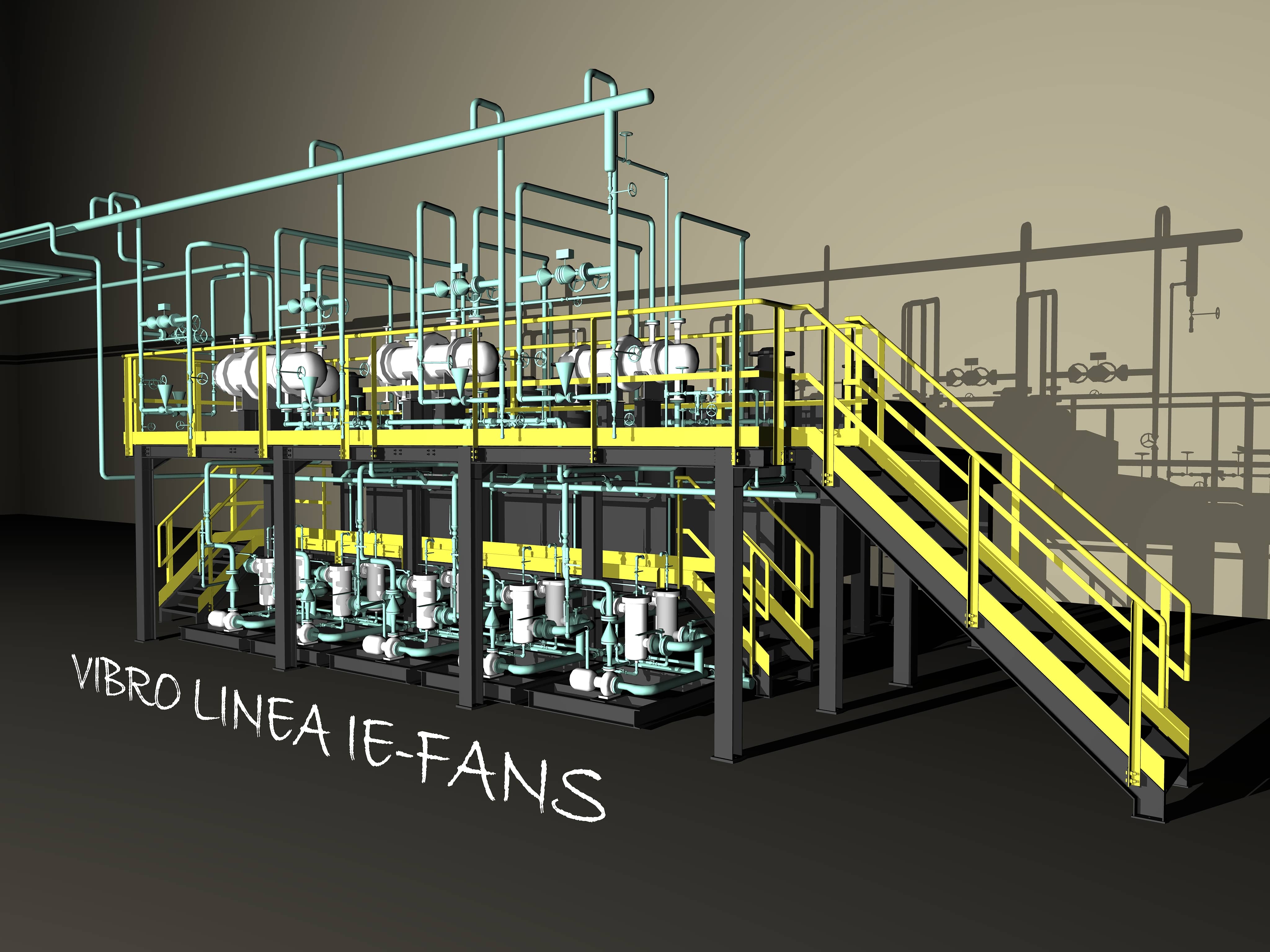

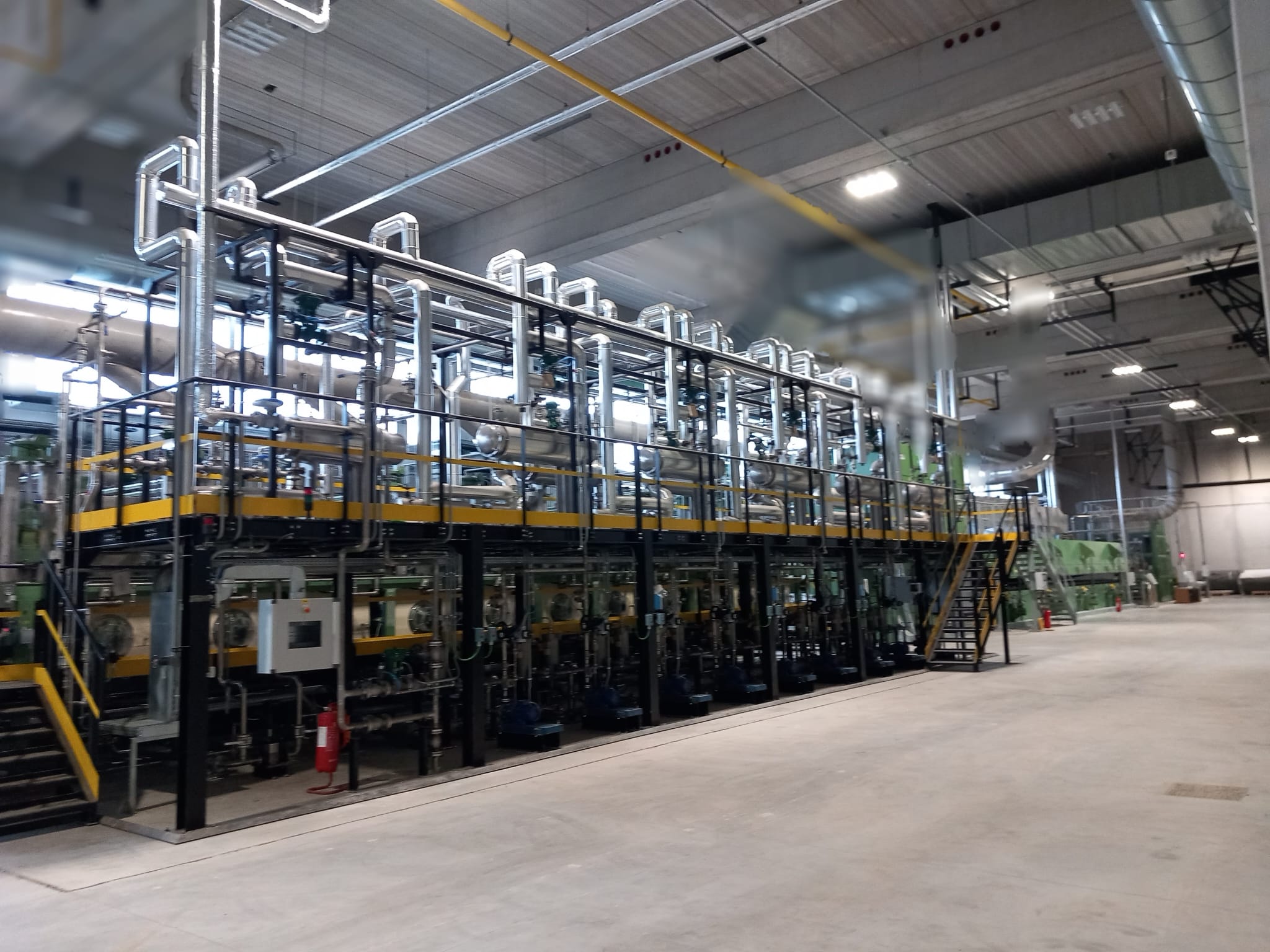

  • sezione di lavaggio per l’eliminazione di residui di alcol polivinilico
  • vasca di siliconatura
  • forno di asciugatura a tre moduli
  • sezione di misura
  • accumulatore a festone
  • aspo avvolgitore

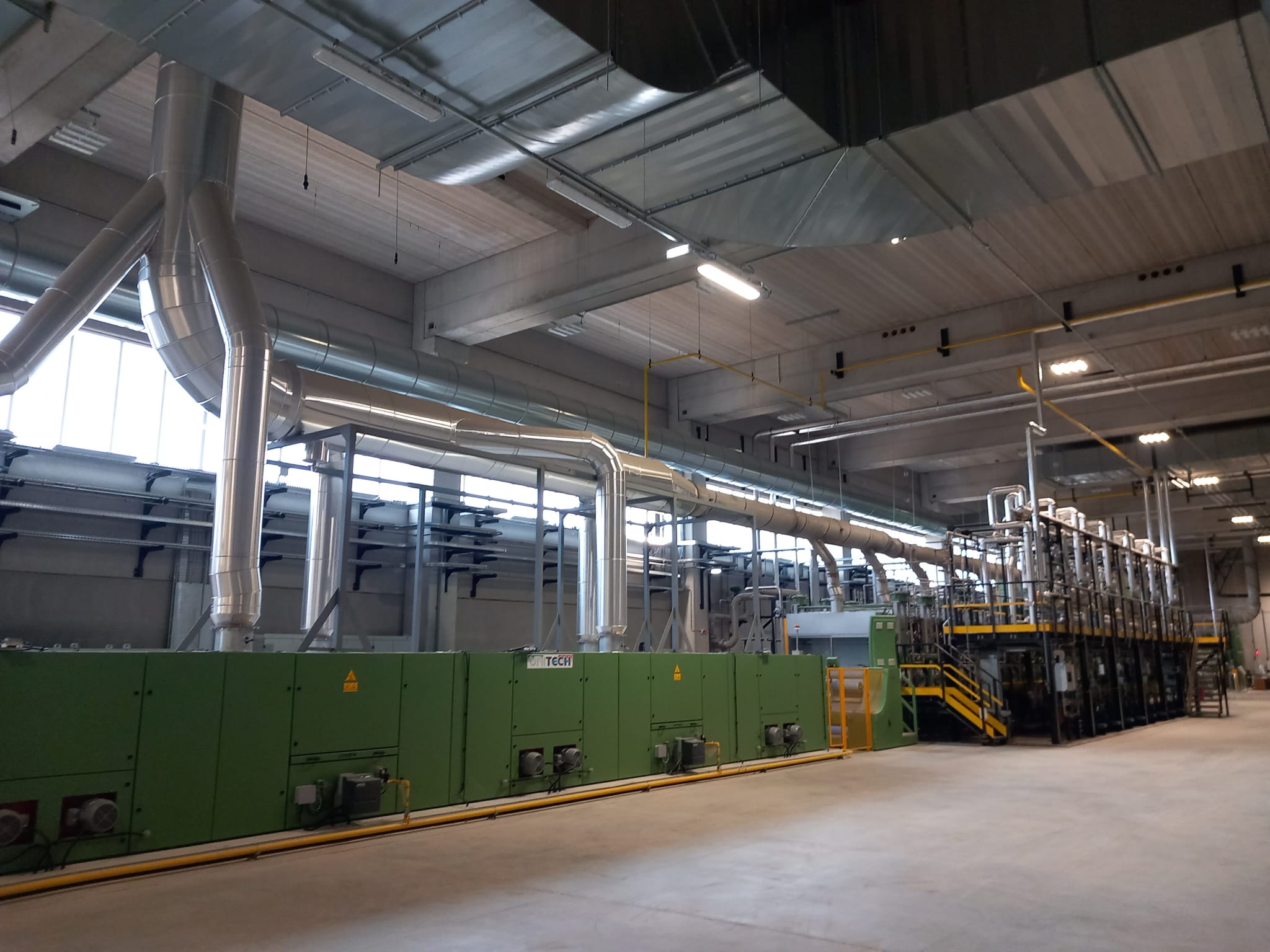

  • impianto di aspirazione ed evacuazione fumi
  • impianto di preriscaldo acqua di lavaggio
  • impianto di preparazione del fluido siliconico
  • impianto di alimentazione poliuretano
  • sistema di raccolta e convogliamento al trattamento dell’acqua di scarico della sezione di lavaggio apparecchiature elettriche
  • sistema di gestione in automatico e controllo dell’impianto
